01 / 12
Hardware performante
- Connettore LAN
- Connettore KNX
- Connettore RS485 e RS232
- Alimentazione PoE
- Micro SD per lo storico dati
Panoramica
Il cuore dell'impianto.

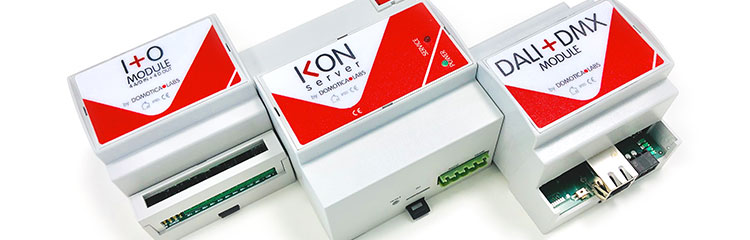

Ikon Server è il webserver di supervisione Domotica Labs: raccoglie KNX e gli altri sistemi dell'edificio e li porta sui pannelli touch, sullo smartphone e sul computer.
02 / 12
Funzioni KNX
- KNX Data Secure
- ETS import (KNXPROJ)
- Visualizzazione automatica KNX
- KNX Telegram recorder
03 / 12
Funzioni Matter
- Matter Controller
- Matter Gateway
- Matter Bridge
04 / 12
Altri protocolli
- Modbus TCP
- Modbus RTU
- M-Bus
- MQTT (client e server)
05 / 12
Funzioni base
- Controllo illuminazione
- Controllo luci RGBW
- Controllo temperatura
- Monitoraggio qualità aria
- Controllo umidità
- Controllo tende
- Audio multiroom
- Intercom
- Irrigazione
- Allarmi
06 / 12
Funzioni avanzate
- Programmi
- Timer
- Scenari
- Orologio astronomico
- Ciclo circadiano
- Dashboard energia
07 / 12
Notifiche
- Notifiche push
- Notifiche via e-mail
- Notifiche Telegram
08 / 12
Servizi cloud
- VPN cloud
- Programmazione ETS remota
- Accesso remoto
- Programmazione remota
- Aggiornamenti software remoti
- Backup su cloud
- Assistenti vocali
- Previsioni meteo
- Notifiche cloud
09 / 12
Logiche
- Funzioni logiche LUA
- Editor logico grafico
- Connessioni
- Simulazione presenza
- Scripting
10 / 12
Interfaccia utente

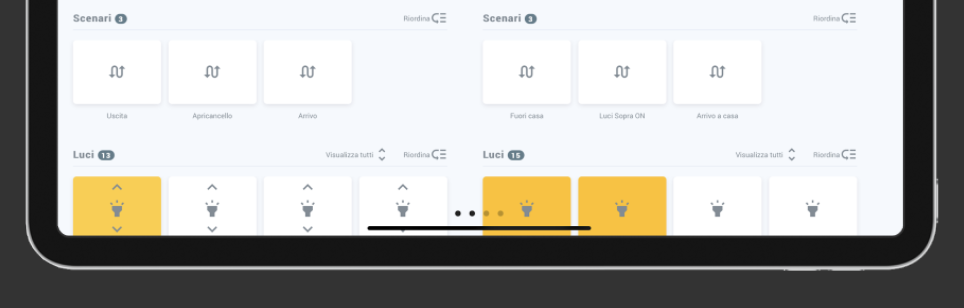

- Pagine web e app
- Planimetrie
- Interfaccia grafica personalizzabile
- Grafici
11 / 12
Gestione camere degli ospiti
- Interfaccia manager dedicata
- Gestione camere e ospiti
- Gestione tastiera KNX
- Dispositivi di controllo accessi IP
- App per ospiti (Ekinex GO)
- Integrazione PMS
- Integrazione prenotazioni e Airbnb
- Logica di presenza virtuale
12 / 12
Integrazione di terze parti
- Philips Hue
- Sonos
- IP camera
- Sistemi di allarme KNX (es. Telenot)
- Integrazione dei sistemi di sicurezza via API
- VoIP Intercom
- Integrazione Coolmaster
- API per sistemi di terze parti
Cos'è
Una sola app, in casa e fuori.
Ikon Server funziona in locale anche senza internet. Con il cloud Domotica Labs arrivano l'accesso da remoto e la manutenzione a distanza.
- Pannelli touch in rete locale, via cavo o Wi-Fi
- App gratuita per iOS e Android, e versione desktop per Windows e macOS
- Da remoto con il cloud Domotica Labs, senza aprire porte sul router
- Comandi vocali con Alexa e Google; con Matter anche Apple Home e Siri
- Notifiche push, e-mail e Telegram per eventi e allarmi
Come è fatto
Architettura.
Nel quadro, Ikon Server e lo switch. Il bus KNX e la linea Modbus RTU partono dai morsetti del server; tablet, telecamere, videocitofono, audio e antintrusione stanno sulla rete locale. Il router porta il Wi-Fi in casa e, con il cloud Domotica Labs, l'app ovunque.
Scorri per vedere tutto lo schema
Configurare
Si configura dal browser.
Nessun software da installare: si importa il progetto ETS e l'impianto è pronto in pochi minuti.
- Importazione del progetto ETS con piani e stanze; widget creati in automatico
- Scenari e logiche con connessioni visive; script LUA con editor e debug per chi vuole andare oltre
- Aggiornamento del firmware dei dispositivi KNX dall'interfaccia del server
- Manutenzione da remoto con la Cloud VPN, quando il proprietario la concede dall'app; anche ETS da remoto
- Backup completo dell'impianto sul cloud
Modelli
Due modelli, stesse funzioni.
Cambia solo quanti indirizzi KNX gestisce. Se l'impianto cresce, basta una licenza: l'hardware resta.
| Modello |  Ikon Server Mini | Ikon Server |
|---|---|---|
| Codice | DL-IKNL01-M | DL-IKNL01 |
| Indirizzi di gruppo KNX | 200 | 1.5003.000 con DL-IKNUPG02 |
| Camere MyWay incluse | 4fino a 200 con upgrade | 4fino a 200 con upgrade |
| Funzioni e integrazioni | Tutte | Tutte |
| Hardware | 4 moduli DIN, PoE o 12-24 V DC | 4 moduli DIN, PoE o 12-24 V DC |
Licenze
Licenze chiare.
Quasi tutto è incluso. Alcuni moduli si attivano con una licenza addizionale, sullo stesso server.
Incluso
Senza licenze aggiuntive
- KNX, Modbus, Matter, M-Bus e MQTT
- Cloud Domotica Labs: accesso remoto, Cloud VPN, notifiche, meteo, backup, senza canone
- Assistenti vocali
- Philips Hue, Sonos, CoolMaster
- MyWay, gestione camere, fino a 4 camere
- Script LUA e logiche
Licenze addizionali
Si attivano quando servono
- Indirizzi KNX in più: DL-IKNUPG02, porta Ikon Server a 3.000 indirizzi
- Camere MyWay oltre le 4 incluse: DL-MWYUPG08, 12, 20, 50, 100, 200
- BTicino MyHome, 25 gateway SCS: DL-IKNAMHM (solo Ikon Server)
- BTicino EMS, 50 dispositivi: DL-IKNAEMS
- Voucher tecnologico DL-IKNAVCH, uno per tecnologia: antintrusione Axel, Bentel, Elmo/IESS, Paradox e Tecnoalarm; antincendio Tacora/MAC; PLC Siemens S7 e LOGO!; videocitofonia VoIP 2N, Doorbird e Comelit; reportistica e contabilizzazione
- Crediti Data Cloud: DL-CLDDAT0010, 0050, 0100, 0500 e 1000 (10, 50, 100, 500 e 1.000 crediti)
Dati tecnici
Dati tecnici
Tutto il resto è nella scheda tecnica e nel foglio istruzioni.
Le connessioni: RS232, RS485, KNX, LAN con PoE, reset, micro SD, USB, alimentazione 12-24 V DC.
| Alimentazione | |
|---|---|
| Alimentazione | PoE IEEE 802.3af oppure 12-24 V DC |
| Assorbimento | 240 mA a 24 V |
| Connessioni | |
| Rete | Ethernet RJ45, con PoE |
| Bus KNX | 1 porta KNX TP |
| Seriali | RS485 (morsetto a 2 poli) e RS232 (morsetto a 3 poli), in dotazione |
| Altre | USB 2.0, slot micro SD |
| LED | Power, Service / Reset |
| Meccanica e ambiente | |
| Montaggio | Su guida DIN, 4 moduli |
| Dimensioni | 72 x 90,5 x 62 mm (L x H x P) |
| Grado di protezione | IP20 |
| Classe di isolamento | II (EN 60335-1) |
| Temperatura di esercizio | 0 / +40 °C |
| Temperatura di stoccaggio | -10 / +70 °C |
| Conformità | CE, EN 50491-5-1, EN 50491-5-3 |
Documentazione
Documentazione e supporto
Tutti i documenti di Ikon Server e Ikon Server Mini, divisi per chi li usa.
1. Scegliere
Scheda tecnica
Per chi progetta e prescrive
2. Installare
Foglio istruzioni
Per chi installa e cabla nel quadro
3. Configurare
Manuali
Per chi configura, mette in servizio e aggiorna
4. Moduli
Manuali dei moduli e delle integrazioni
Un manuale per ogni modulo, da usare insieme al manuale di installazione.
Protocolli
Supervisione
KNX e gli altri sistemi dell'edificio
Sicurezza
Accessi e sicurezza
Controllo accessi, video, antintrusione
Energia
Energia e servizi
Consumi, contabilizzazione, meteo
Logiche
Logiche e integrazioni
Script, notifiche, audio, clima
