MODULO 4I+4O

Dispositivo dotato di 4 uscite relay da 16A e di 4 ingressi configurabili digitali o analogici. Può essere utilizzato come slave di IKON SERVER, oppure di altri controller o PLC, attraverso comunicazione MODBUS su collegamento seriale RS485.

IKON SERVER è predisposto per l’utilizzo di uno o più moduli 4I+4O senza bisogno di accessori o moduli software addizionali; è sufficiente collegare i moduli tramite RS485 (due fili), indirizzarli (con il selettore accessibile dall’esterno) e aggiungerli al progetto di supervisione, indicando semplicemente il corrispondente numero slave, e stabilendo se gli ingressi debbano essere utilizzati in modalità digitale o analogica.

Gli oggetti di controllo degli ingressi e delle uscite sono immediatamente utilizzabili nelle pagine di supervisione, negli scenari o nelle logiche programmabili del webserver, senza ulteriori configurazioni o programmazioni.

La versione WIFI, inoltre, può essere utilizzata sia in modalità slave in rete (in alternativa al collegamento seriale), sia in modalità stand-alone.

In questo caso, grazie alla app per sistemi Android e IOS, è possibile controllare, anche da remoto, lo stato degli ingressi e comandare le uscite del modulo, associare ingressi ed uscite per il funzionamento autonomo, oppure consultare lo storico e ricevere notifiche in caso di allarme (*).

(*) Alcuni servizi da remoto necessitano di una sottoscrizione al cloud di Domotica Labs.

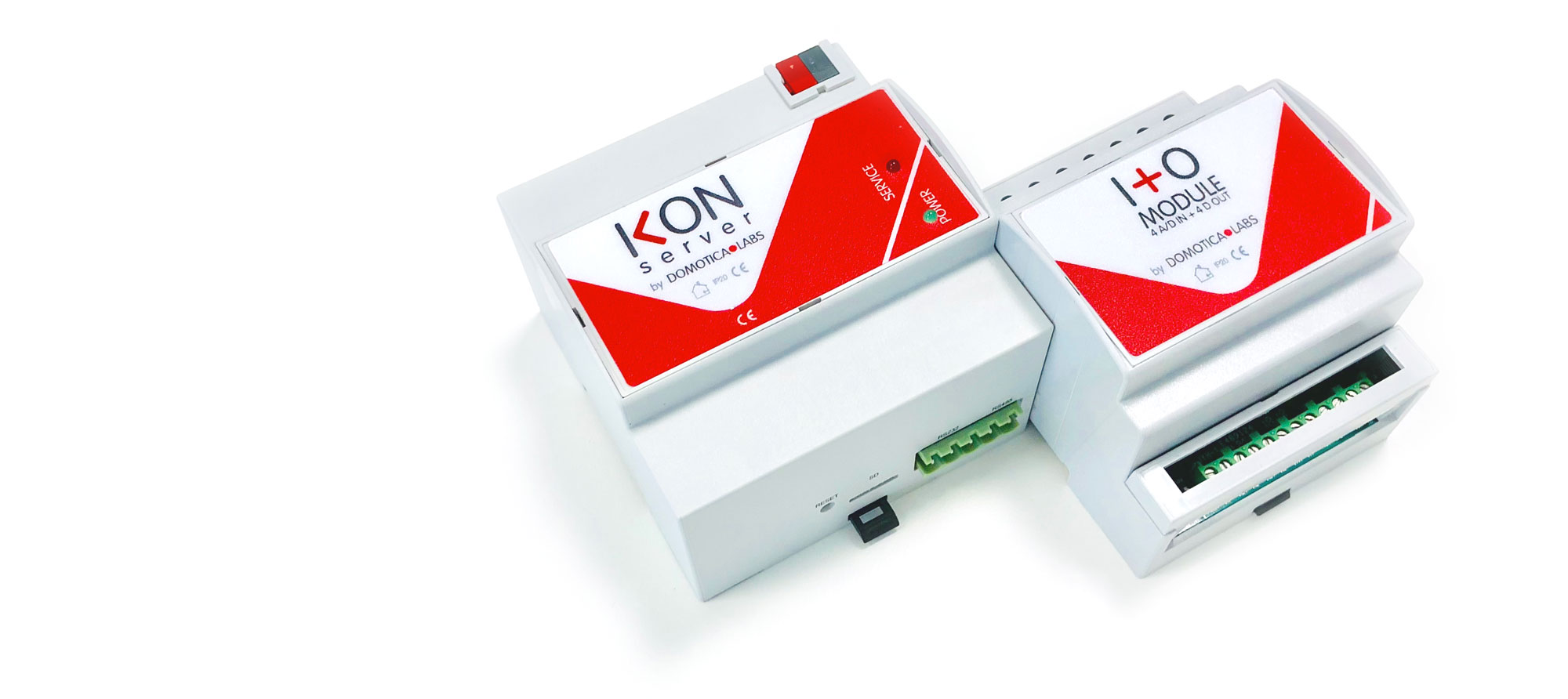

IL COMPAGNO IDEALE DI IKON SERVER

Il modulo 4IN+4OUT è il complemento ideale di IKON SERVER, il nostro webserver multiprotocollo per edifici ed impianti intelligenti. In tutte le situazioni in cui un impianto bus (es: KNX) non è proponibile, l'accoppiata del webserver e di uno o più moduli, permette di gestire automazioni analogiche e digitale ad un prezzo molto competitivo.

Per saperne di più, leggi questo approfondimento:




Caratteristiche Hardware

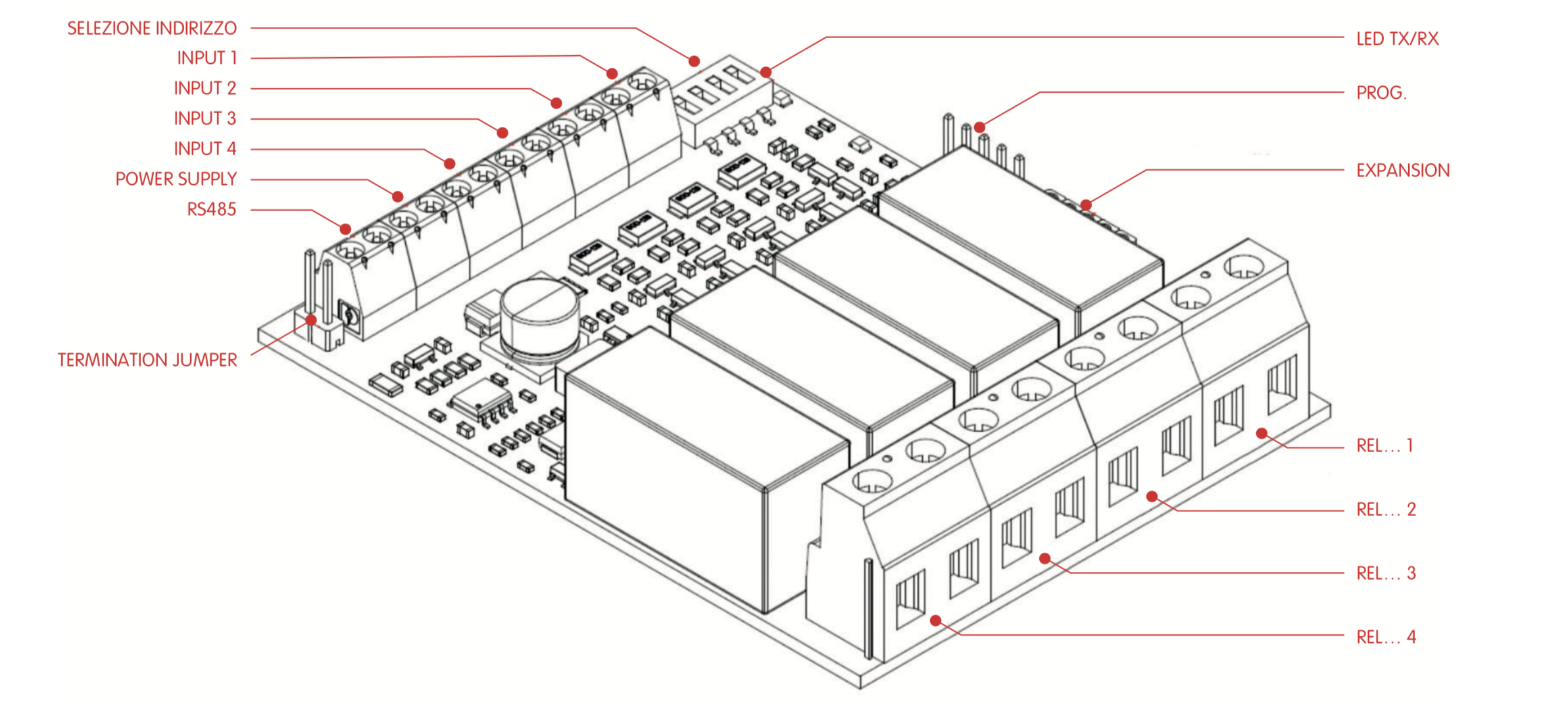

Schema connessioni
Schemi di collegamento

Alimentazione

9 ... 32 VDC
Morsettiera a vite, 2 poli, passo 3,81 mm
Protetto contro inversione della polarità

Connettività RS485

Morsettiera a vite, 2 poli, passo 3,81 mm Collegamento 2 fili A/B
Jumper di resistenza fine linea accessibile esternamente

Connettività radio (versione WIFI)

WIFI IEEE 802.11 n/g/b 2.4 GHz

Indirizzamento

Dip-switch per selezione indirizzo 1 ... 16 Accessibile esternamente

LED di segnalazione

RX / TX comunicazione seriale

Ingressi

4 ingressi analogici / digitali
configurabili via software nelle seguenti modalità:

Digitale (Ingresso 0/1)

Analogica (Sonda di temperatura Ni1000)
Range -20°C ÷ +75°C

Analogica (Sonda di temperatura Pt1000)
Range -20°C ÷ +75°C

Morsettiera a vite, 8 poli, passo 3,81 mm

Uscite

Relay 230V 16A max
Contatti NO
Morsettiera a vite, 8 poli, passo 7,62 mm

Grado di protezione

IP 20 (EN 60529)

Temperatura di esercizio

+0 C ... +50 C

Temperatura di stoccaggio

-10 C ... +70 C

Dimensioni

71 x 98 x 62 mm
4 moduli DIN

Materiale case

Materiale termoplastico autoestinguente

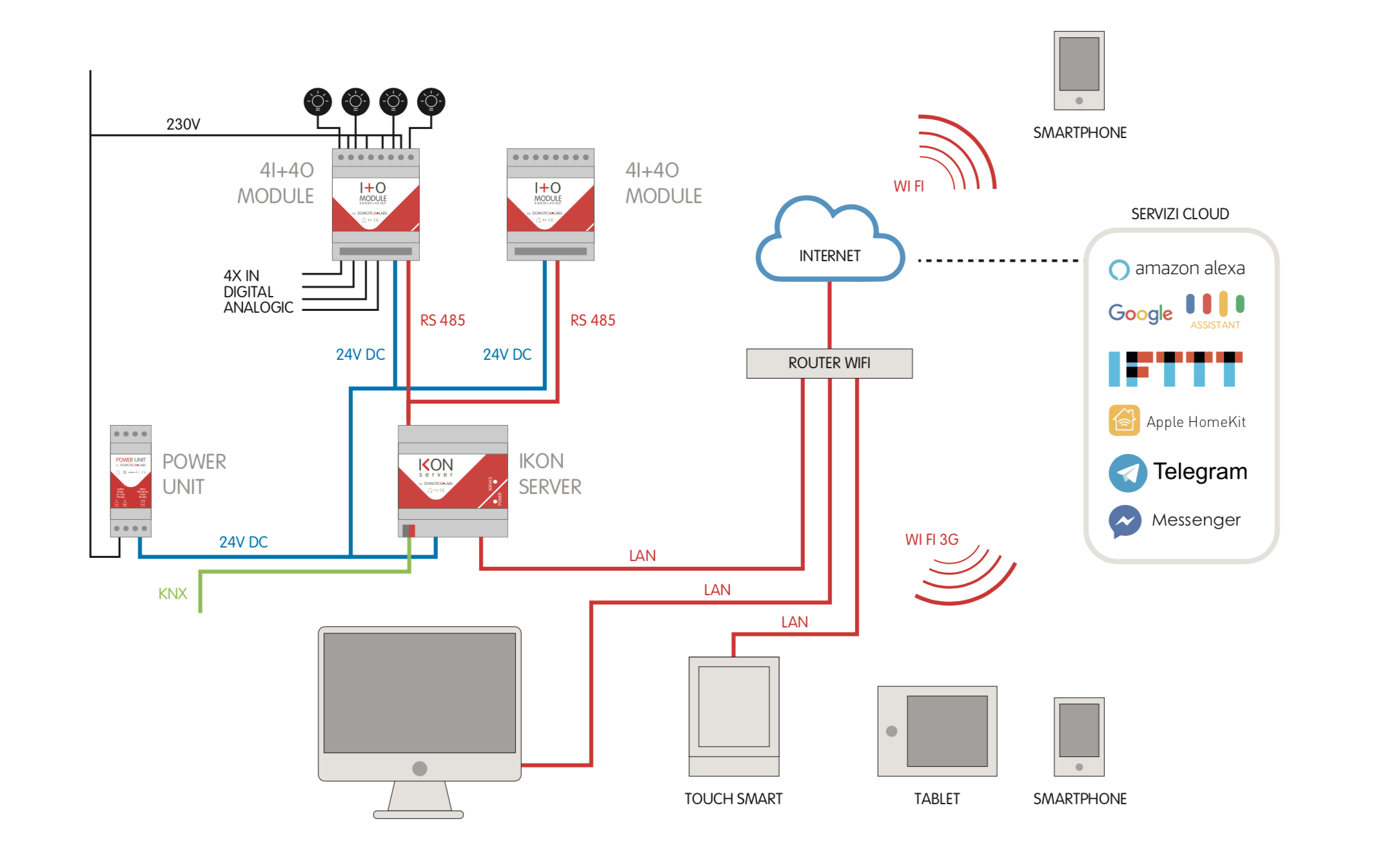

Schema di collegamento di 2 MODULI 4I+4O ad IKON SERVER per supervisione da smartphone, tablet e PC/MAC, accesso remoto ed interfacciamento a servizi cloud:

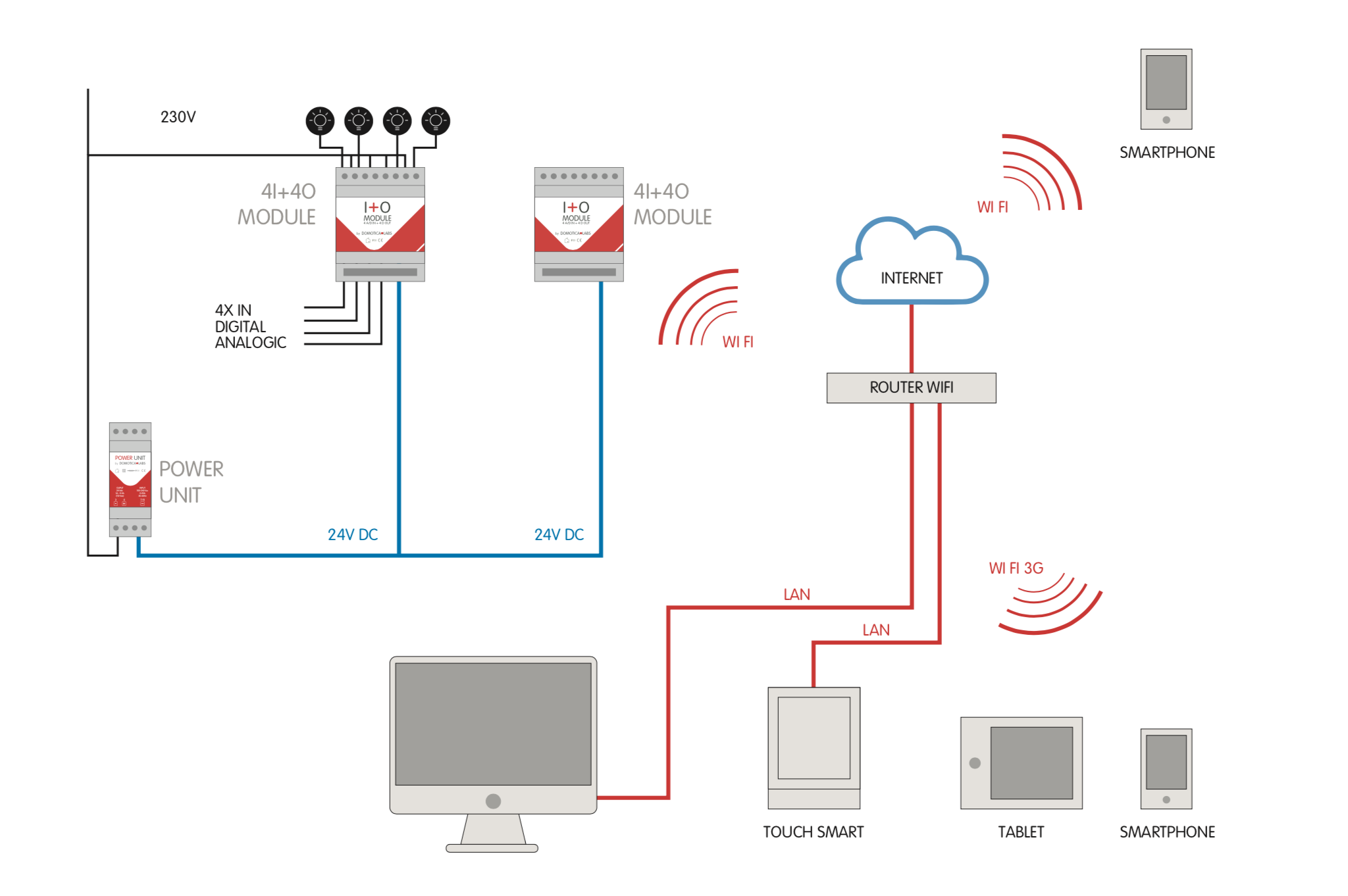

Esempio di collegamento di 2 MODULI 4I+4O in modalità stand-alone alla rete WIFI con supervisione locale e remota tramite app e appoggio su cloud di Domotica Labs:
