GATEWAY DALI/DMX

Modulo di controllo di luci DALI e/o DMX, anche in contemporanea - su due linee di collegamento gestite in parallelo - per IKON SERVER.

Permette la gestione simultanea di fino a 512 canali indipendenti per il controllo di luci dimmer e/o RGB sulle due tecnologie DALI e DMX, sia direttamente dalla supervisione tramite app o browser, sia in modalità GATEWAY verso altre tecnologie domotiche, sfruttando ad esempio pulsanti KNX per regolare l'intensità o accendere / spegnere le luci.

La versatilità della configurazione web integrata in IKON SERVER, e del collegamento tramite LAN (anche di più di un modulo, se necessario) rendono questo dispositivo vincente in tutte le situazioni in cui è richiesta una supervisione intelligente e flessibile di corpi illuminanti, anche in assenza di bus domotici come KNX, MyHOME o similari.

Il dispositivo è dotato di un comando locale (comandabile tramite un pulsante normalmente aperto) che permette l'utilizzo in modalità standalone.

Questa funzione, oltre a rappresentare una possibilità aggiuntiva per la gestione dei punti luce, è particolarmente utile per effettuare un test locale del dispositivo e delle apparecchiature ad esso collegate, realizzando in broadcast l'accensione, spegnimento, e dimmerazione dei punti luce.




Caratteristiche Hardware
Schema di collegamento
Configurazione

Alimentazione

12 -24 - 48 VDC
Connettore con viti a serrare

Porte di comunicazione

LAN - Connettore RJ45 standard
DALI (A/B) - Morsettiera con viti a serrare
DMX (+/-)  - Morsettiera con viti a serrare
RS485 (+/-) - Morsettiera con viti a serrare

Grado di protezione

IP 20 (secondo EN 60529)

Temperatura operativa

+0 C ... +50 C

Temperatura stoccaggio

-40 C ... +60 C

Dimensioni

72 x 92  x 62 mm
4 moduli DIN

Materiale case

Materiale termoplastico autoestinguente

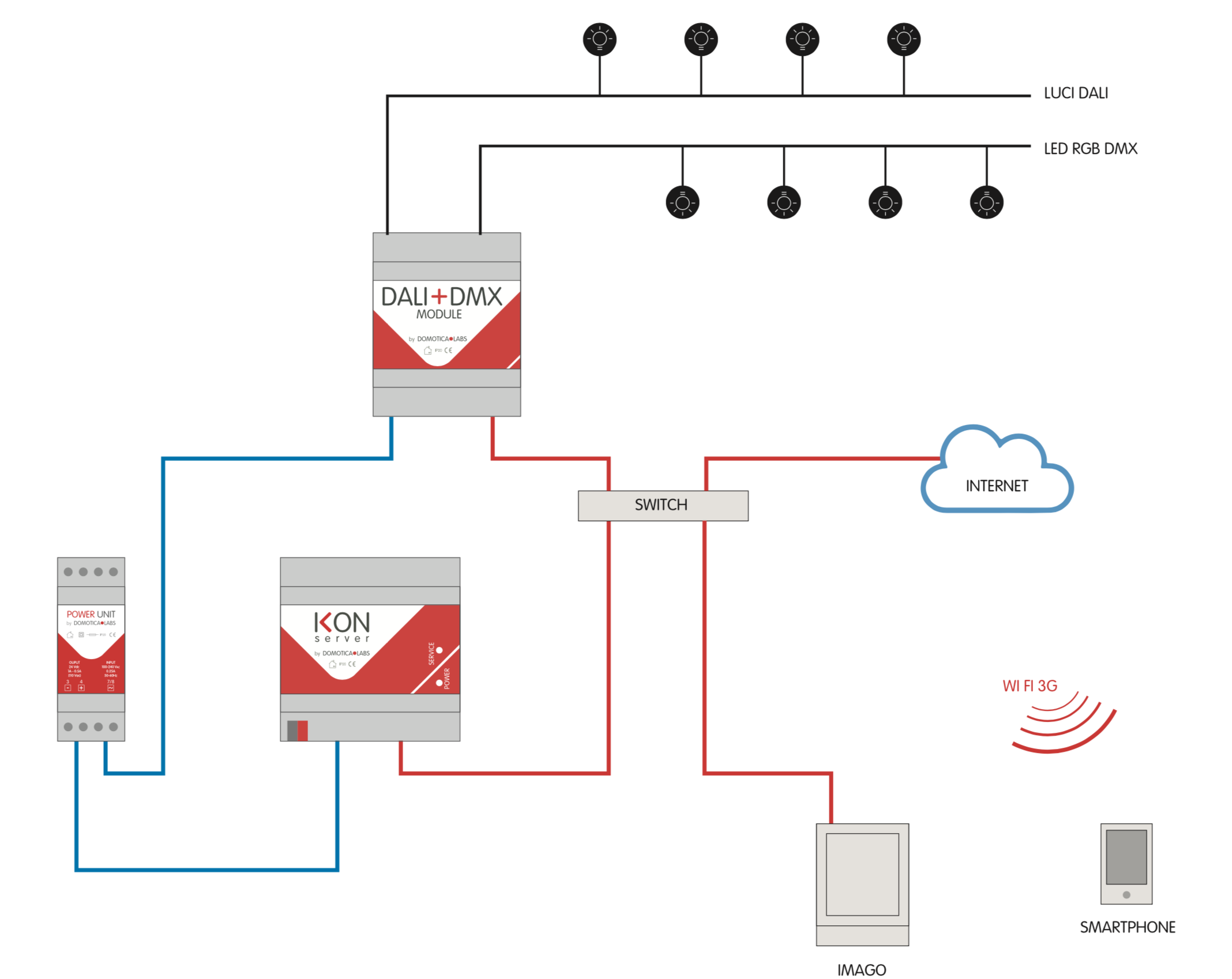

Schema di collegamento di un MODULO DALI+DMX alla rete LAN insieme ad IKON SERVER, per controllare una linea di luci RGB DMX ed una linea di corpi illuminanti DALI tramite IMAGO, APP su smartphone e tablet, e qualunque PC/MAC tramite browser:

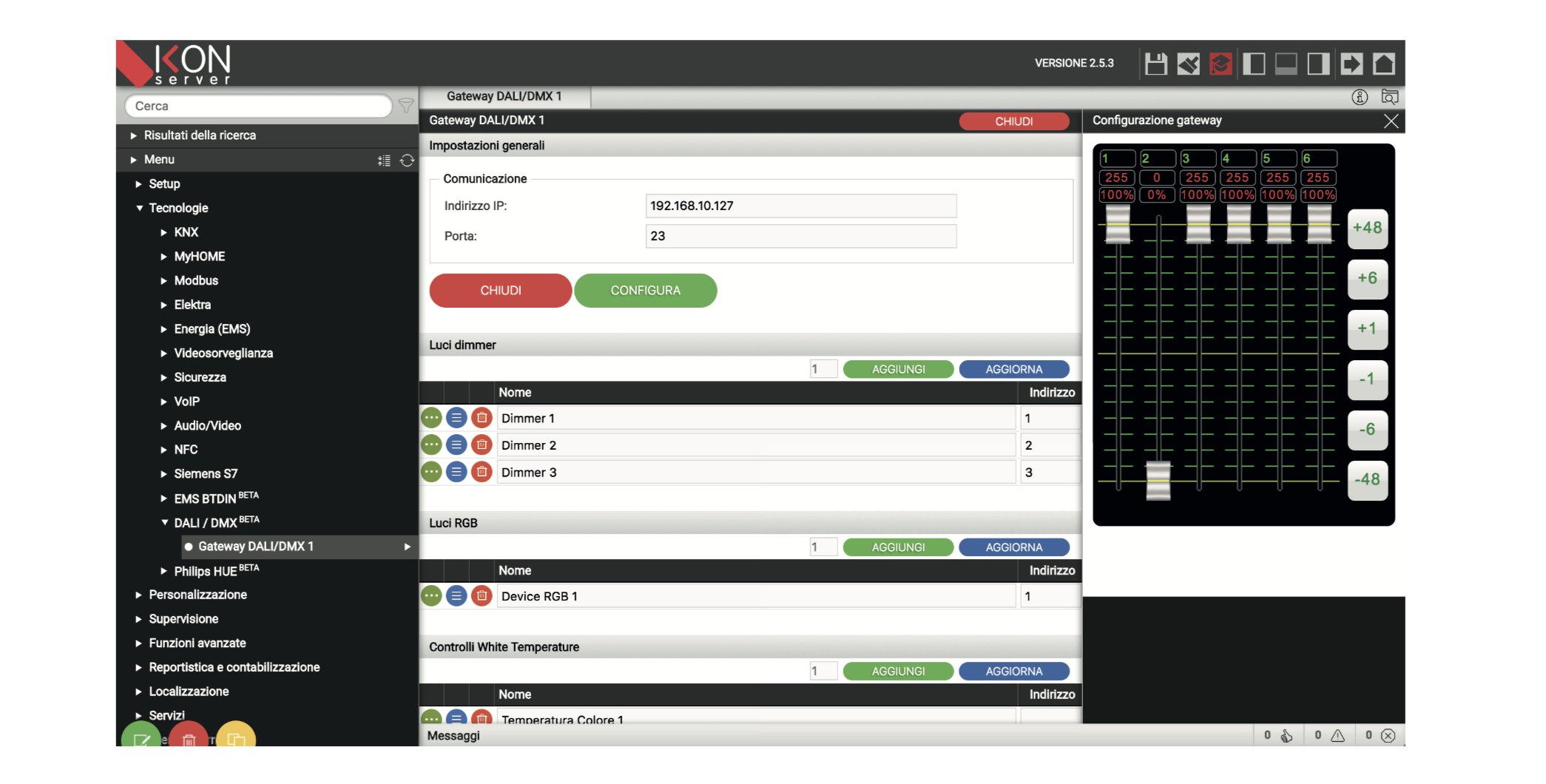

La configurazione del modulo avviene tutta all'interno di IKON SERVER. Dopo aver impostato l'indirizzo IP del dispositivo, è possibile effettuare la scansione dei corpi illuminati collegati, ed associarli ai canali di controllo disponibili (fino a 512).

I canali possono essere regolati direttamente dalla grafica del modulo, per verificare il corretto funzionamento.

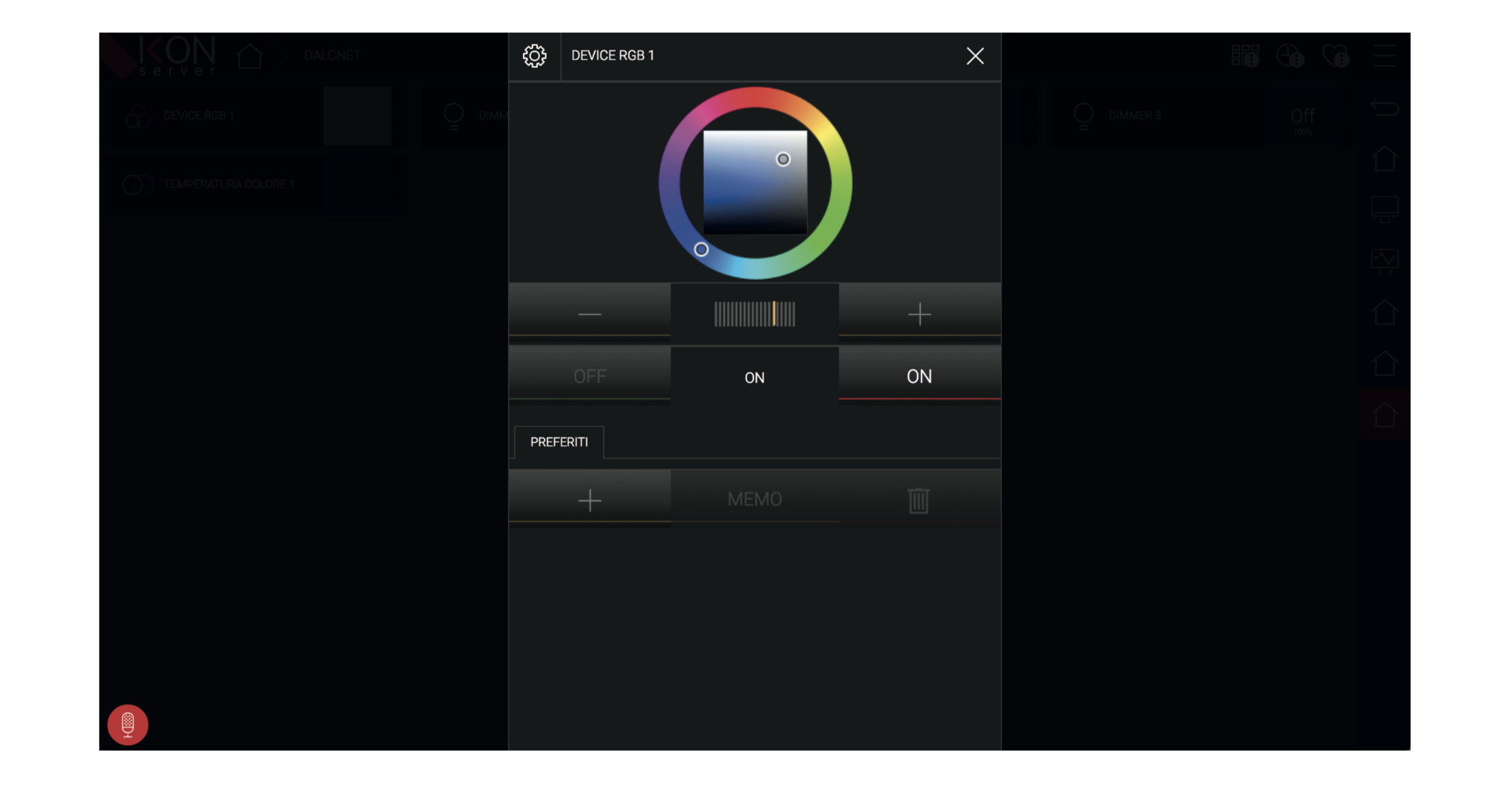

Una volta completata la mappatura dei canali, è sufficiente aggiungere in IKON SERVER i widget grafici in base al tipo di luce (dimmer, RGB, controllo temperatura del bianco) indicando per ognuno il canale di riferimento, e trascinarli nelle pagine di supervisione.

IKON SERVER può fungere anche da gateway tra questo modulo ed i bus domotici di campo, permettendo ad esempio il controllo della luminosità di un dimmer tramite pressione breve e lunga di un pulsante KNX; il tutto si configura facilmente grazie agli EVENTI PROGRAMMABILI di IKON SERVER.
