ELEKTRA 4 - COME GESTIRE UNA MOTORIZZAZIONE

Il dispositivo universale ELEKTRA 4 permette di controllare le sue 4 uscite relay da 16A, e gli ingressi analogici o digitali, tramite app, pulsanti della serie civile tradizionale ed assistente vocale Alexa o Google Assistant, semplicemente sfruttando la tua rete WIFI di casa.

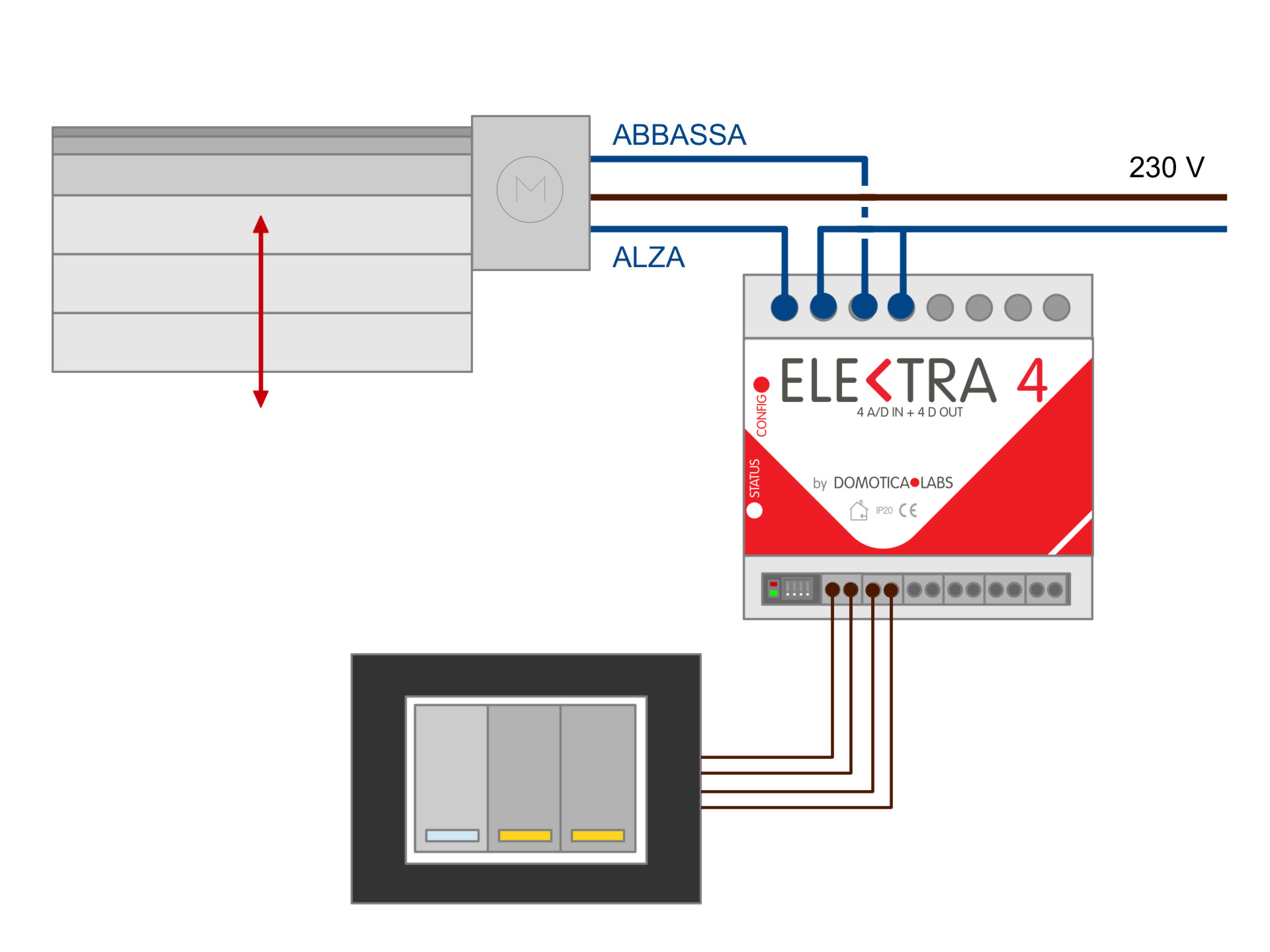

Le 4 uscite possono essere utilizzate, a 2 a 2, per gestire una motorizzazione, comandando il motore tubolare nelle due direzioni di marcia. Lo schema seguente illustra come connettere, ad esempio, le uscite 1+2 alle fasi di un motore tubolare (uscita 1 = alza, uscita 2 = abbassa), e gli ingressi 1+2 ai pulsanti fisici della serie civile tradizionale:

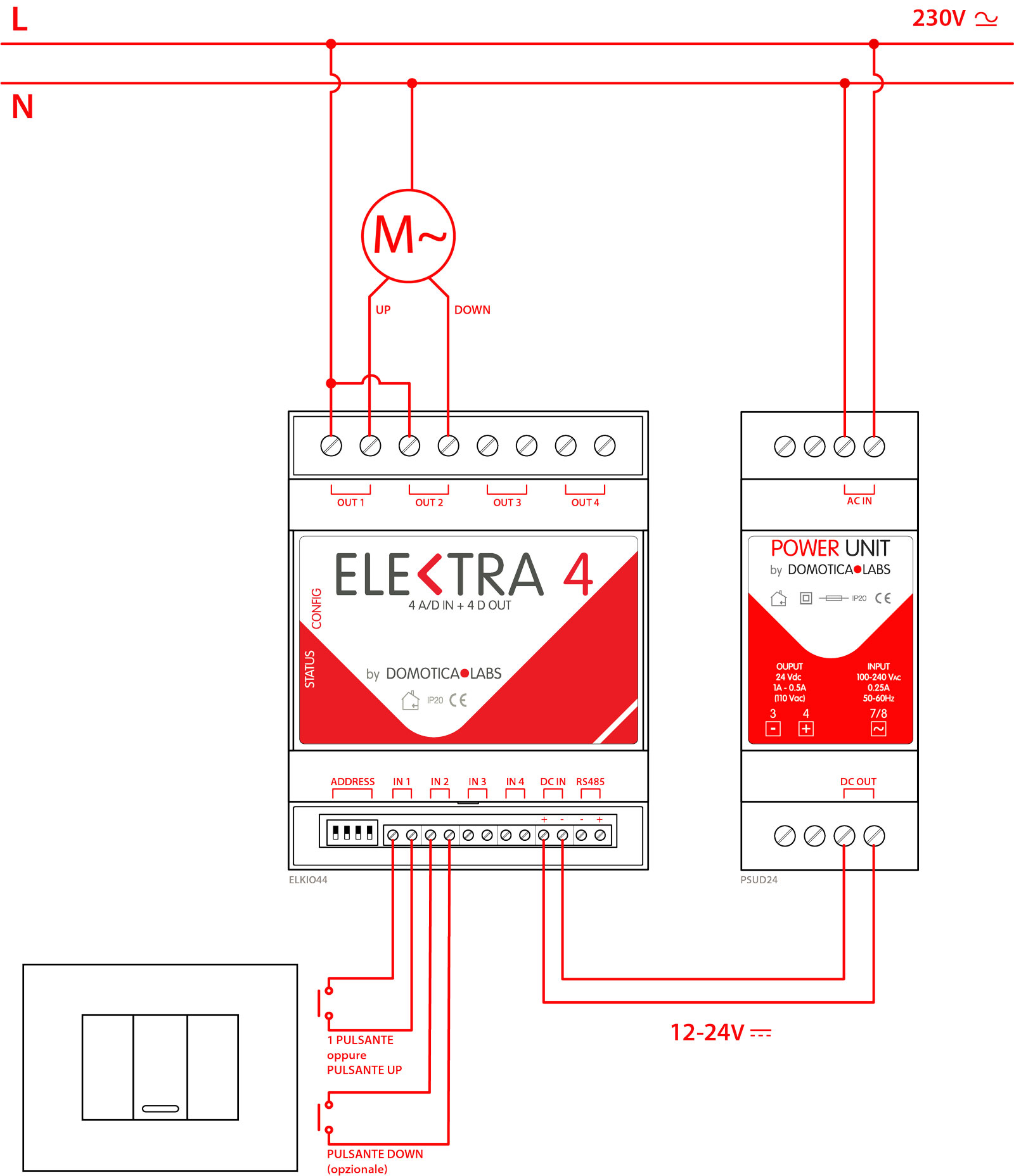

Lo schema seguente illustra come realizzare i collegamenti con la motorizzazione ed i pulsanti di comando:

Per configurare il controllo della movimentazione all'interno del dispositivo ELEKTRA 4, con gestione del tempo di corsa e dell'interbloccaggio delle uscite, procedi come segue:

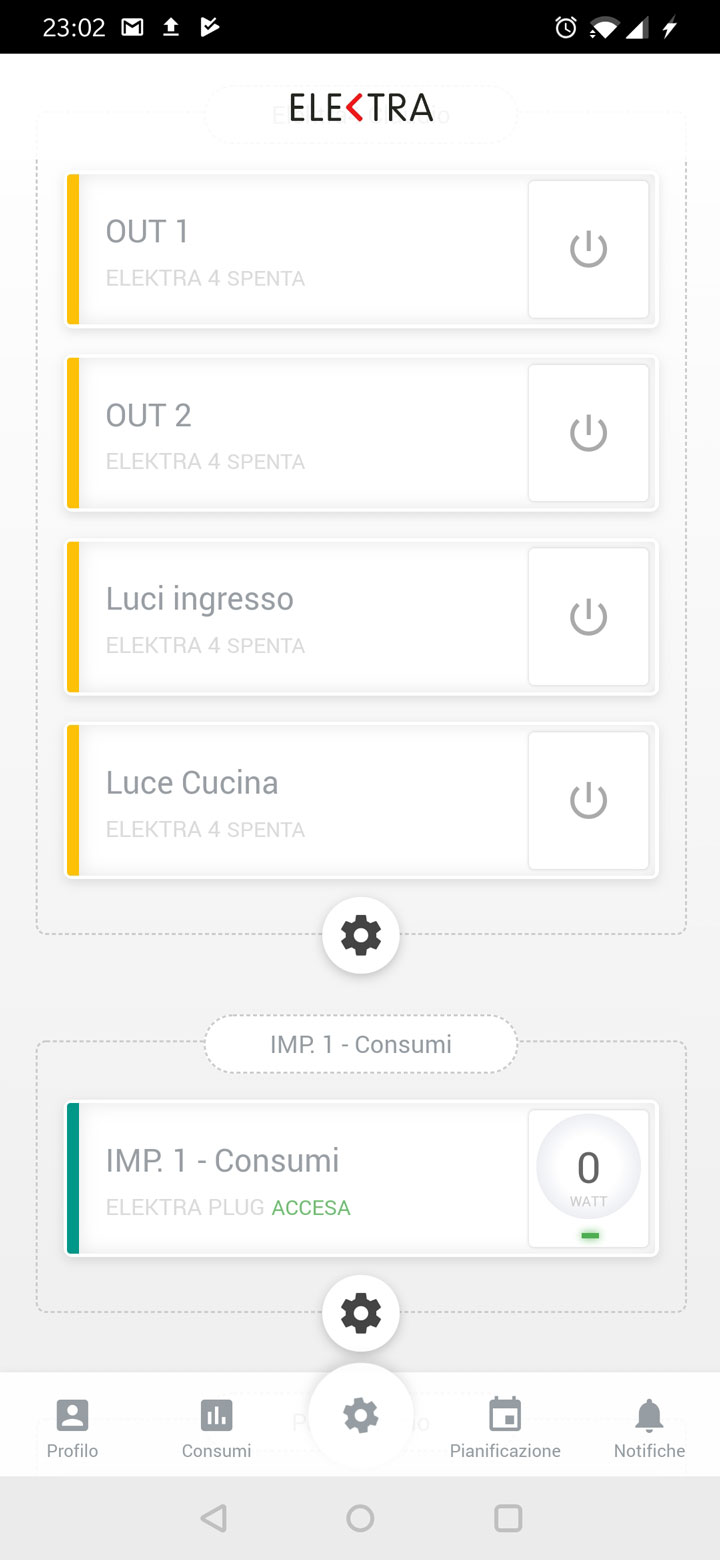

A tale scopo è necessario innanzitutto attivare la modalità configurazione, con l'apposito pulsante ad "ingranaggio", e premere sul pulsante di impostazione del dispositivo ELEKTRA 4 in questione.

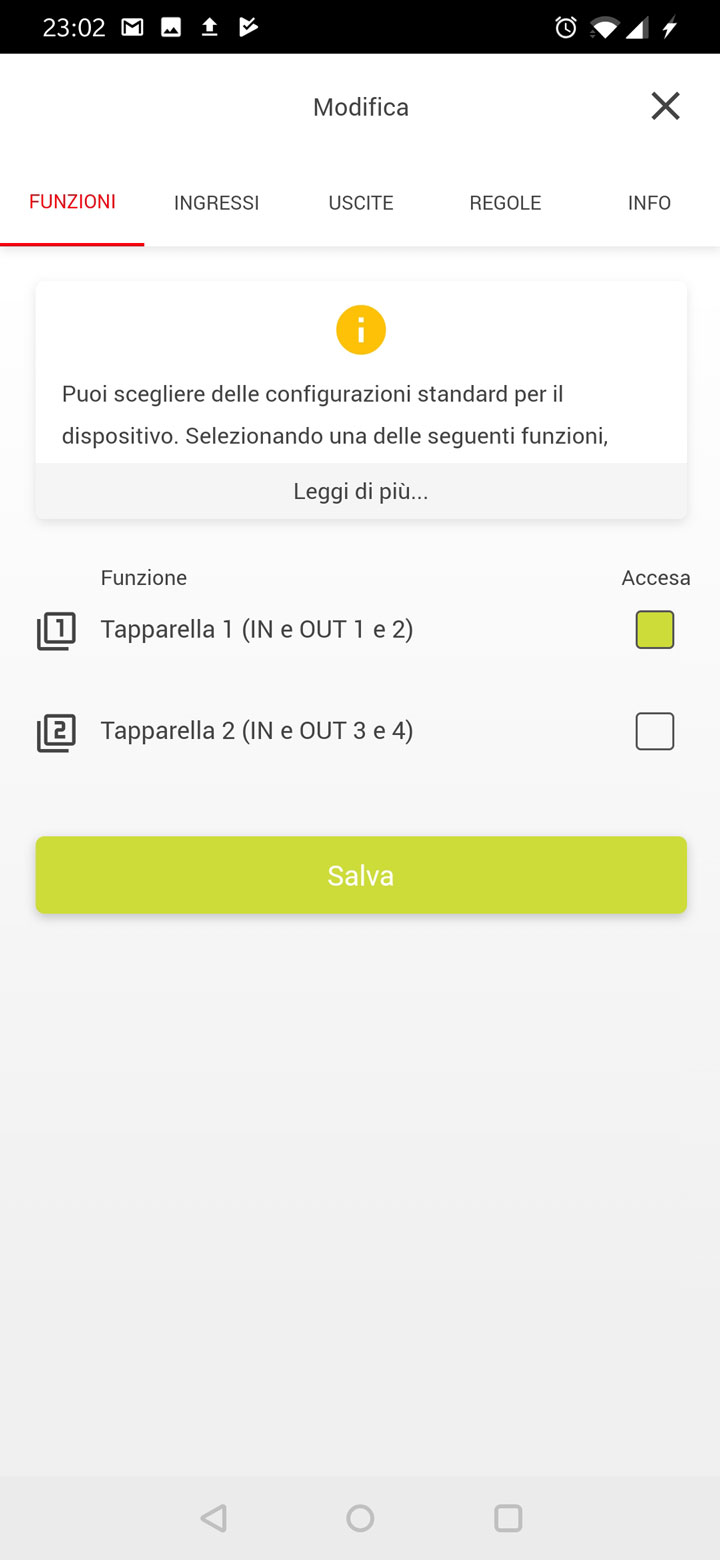

Nella sezione FUNZIONI, abilita una delle due tapparelle, scegliendo se utilizzare rispettivamente le uscite 1+2 (ed i corrispondenti ingressi) oppure le 3+4.

Attivando una funzione tapparella, le corrispondenti uscite ed ingressi non possono più essere utilizzati liberamente, né visualizzati singolarmente all'interno della app.

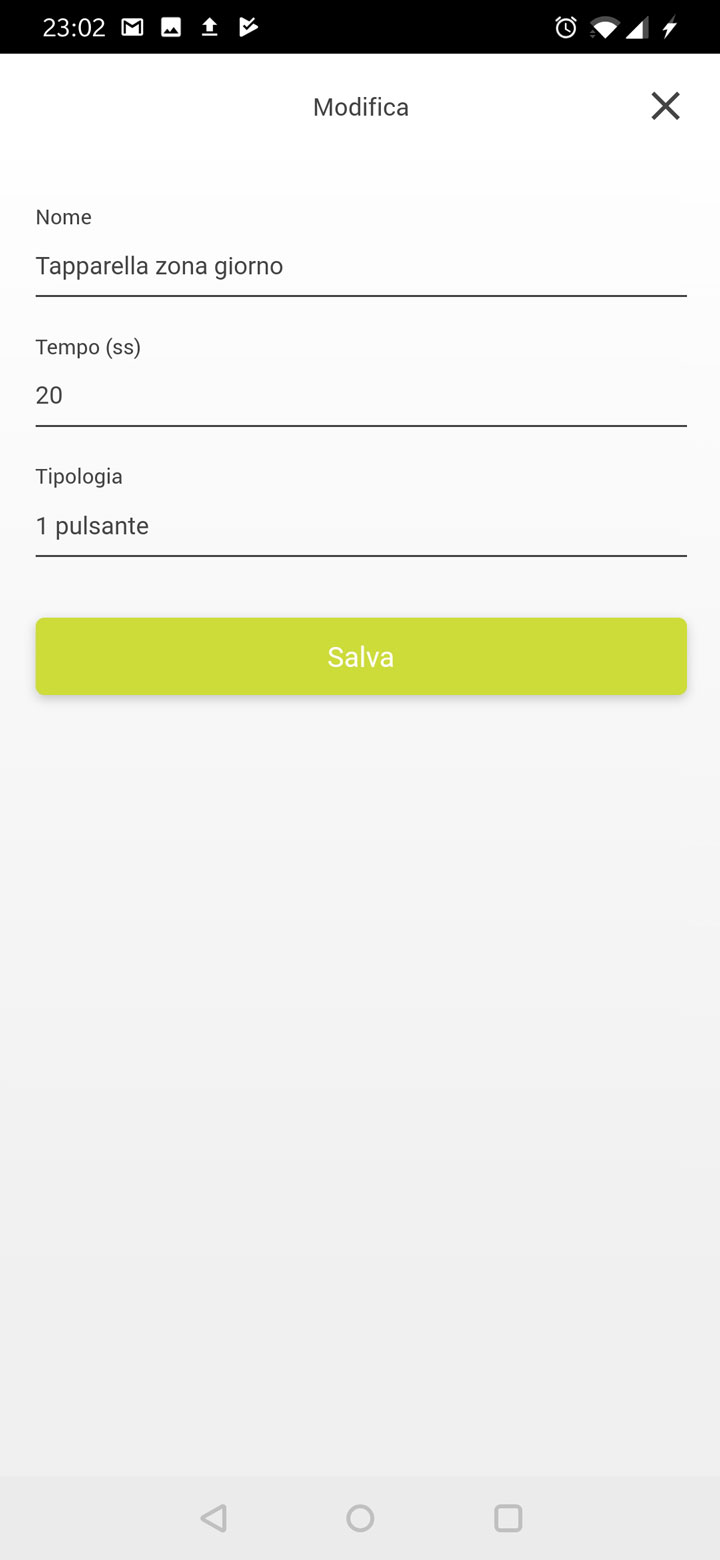

Una volta abilitata una tapparella, premendo su di essa, è possibile impostare un'etichetta (che verrà utilizzata nella lista per identificare la motorizzazione), il tempo di corsa, e la modalità di controllo da pulsanti fisici, collegati ai corrispondenti ingressi.

E' possibile pilotare la motorizzazione con un solo pulsante; in questo caso, verrà alternativamente inviato un comando per alzare, arrestare, abbassare, arrestare e così via, in modo ciclico.

Nella modalità a 2 pulsanti, viceversa, l'ingresso 1 invia il comando all'uscita 1 per alzare la motorizzazione (oppure di arrestarla), l'ingresso 2 per abbassarla.

Selezionando l'opzione uomo presente, sarà necessario tenere premuti i pulsanti durante l'intera corsa della motorizzazione.

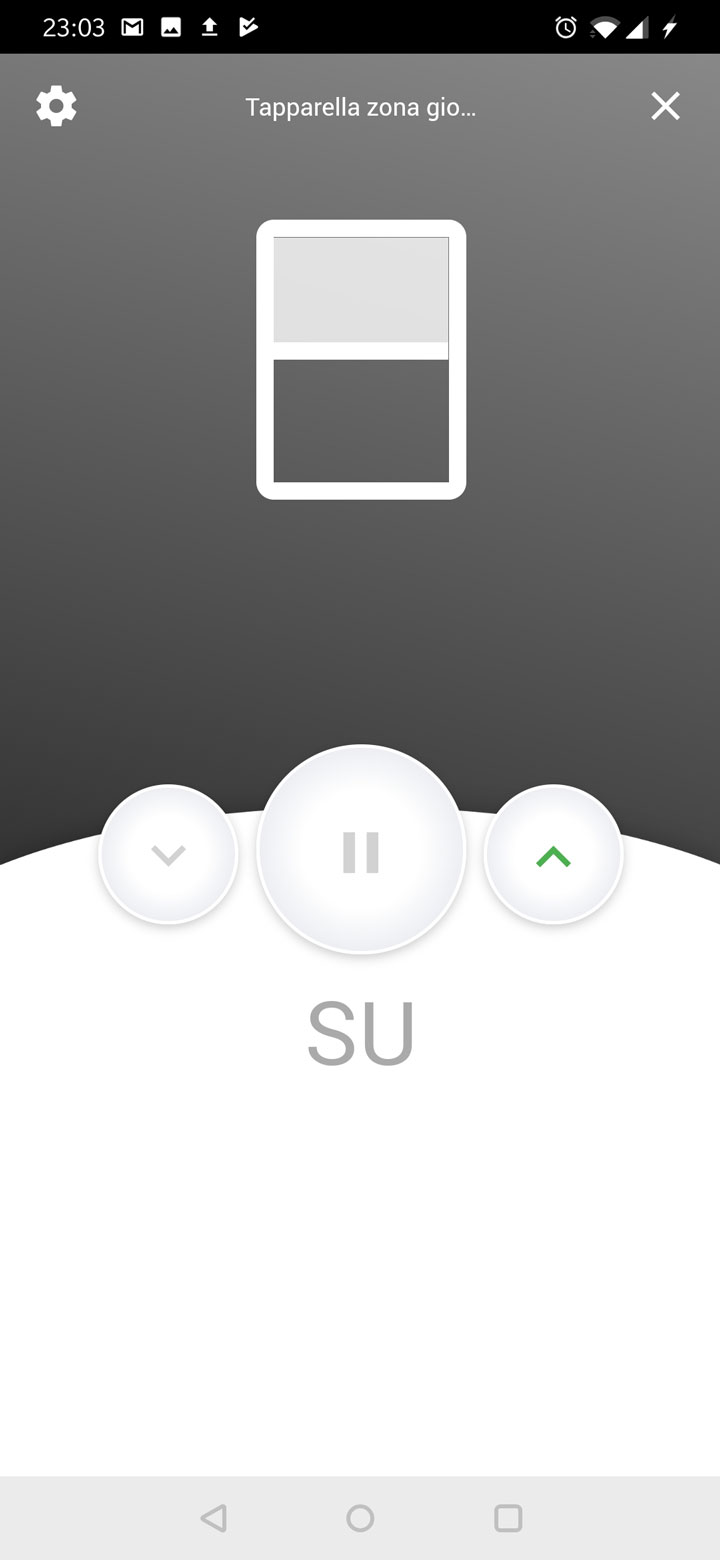

Una volta completato il salvataggio, la nuova motorizzazione compare nella lista principale; premendo su di essa, si apre il popup di dettaglio, nel quale è possibile inviare i comandi e vedere la sua posizione.

La posizione percentuale è stimata in base al tempo di corsa; ogni qualvolta viene inviato un comando, anche partendo da una posizione intermedia, l'uscita viene sempre mantenuta attiva per tutto il tempo di corsa (per garantire che ogni volta venga ri-tarata la posizione percentuale, e il motore non rimanga a metà).



Guarda questo video tutorial per vedere come è facile configurare il tuo ELEKTRA 4 per gestire la tua motorizzazione:

Guarda il Video




NOTA: la funzione tapparelle descritta in questo tutorial è disponibile solo a partire dalla versione 1.5 del firmware. Se il tuo ELEKTRA 4 ha una versione precedente, e la app non mostra la sezione FUNZIONI, aggiorna la versione firmware, seguendo le istruzioni contenute in questo tutorial:
