ENERGY METER
Misuratore di energia monofase ad inserzione indiretta per montaggio su guida DIN e collegamento tramite USB a webserver IKON SERVER.
Tramite interfaccia utente del webserver a cui è collegato, permette il monitoraggio di potenza, tensione, corrente relativi al punto in cui è montato. Grazie alla pinza amperometrica in dotazione, ad inserimento apribile, è possibile misurare una qualunque fase elettrica disponibile nel quadro elettrico, senza dover intervenire nel relativo cablaggio.
Richiede per funzionare un webserver IKON SERVER ed una porta USB libera.
|
Tensione max |
230V AC 50Hz |
|
Corrente max |
In funzione della pinza amperometrica: 20A / 50A / 100A |
|
Connettività USB |
Cavo micro-USB in dotazione |
|
Grado di protezione |
IP 20 (secondo EN 60529) |
|
Classe di isolamento |
II (secondo EN 60335-1) |
|
Temperatura operativa |
+0 C ... +50 C |
|
Temperatura stoccaggio |
-10 C ... +70 C |
|
Dimensioni |
2 moduli DIN |
|
Materiale case |
Materiale termoplastico autoestinguente |

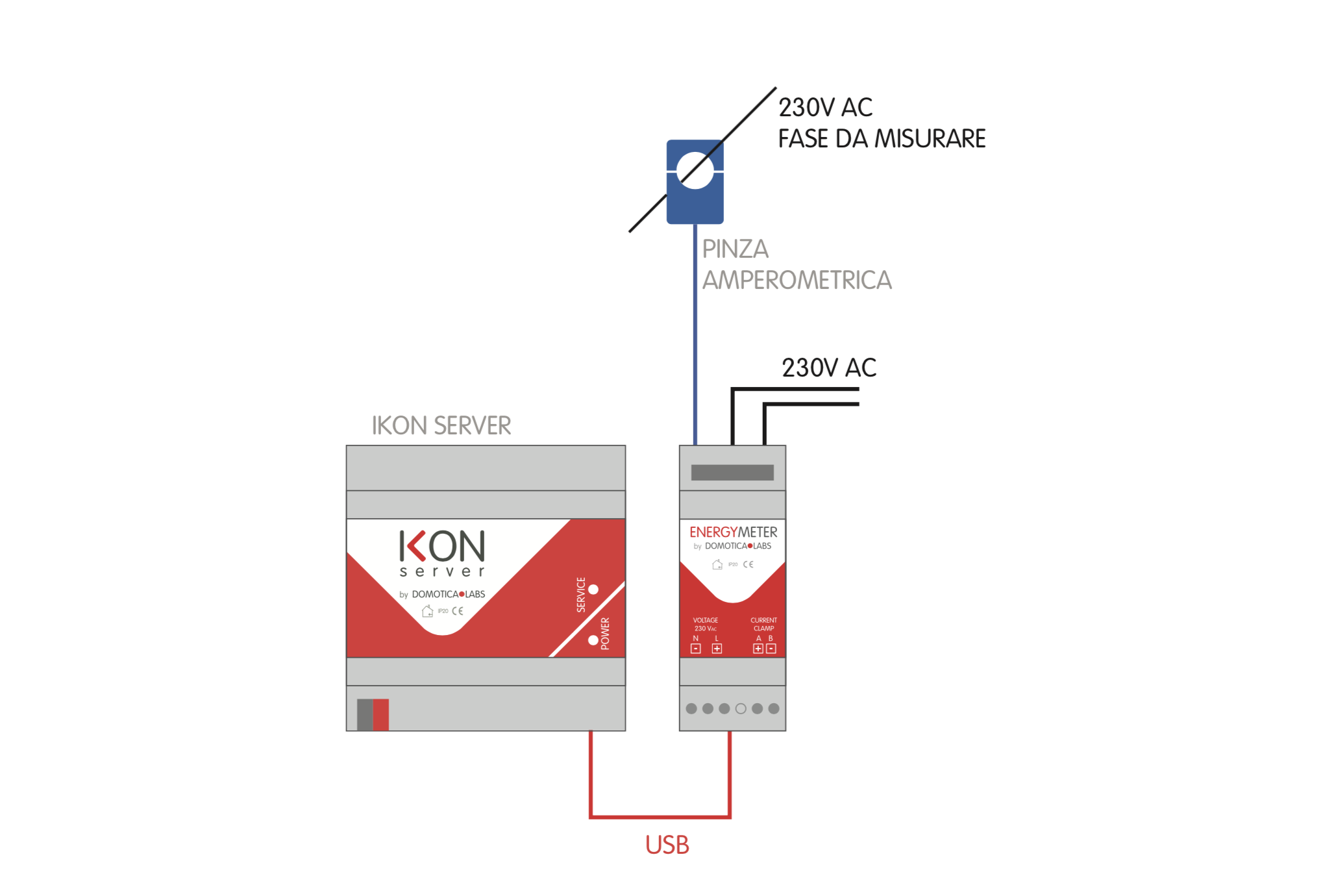

Schema di collegamento dell'ENERGY METER ad IKON SERVER e all'impianto elettrico di cui si vuole effettuare la misura:

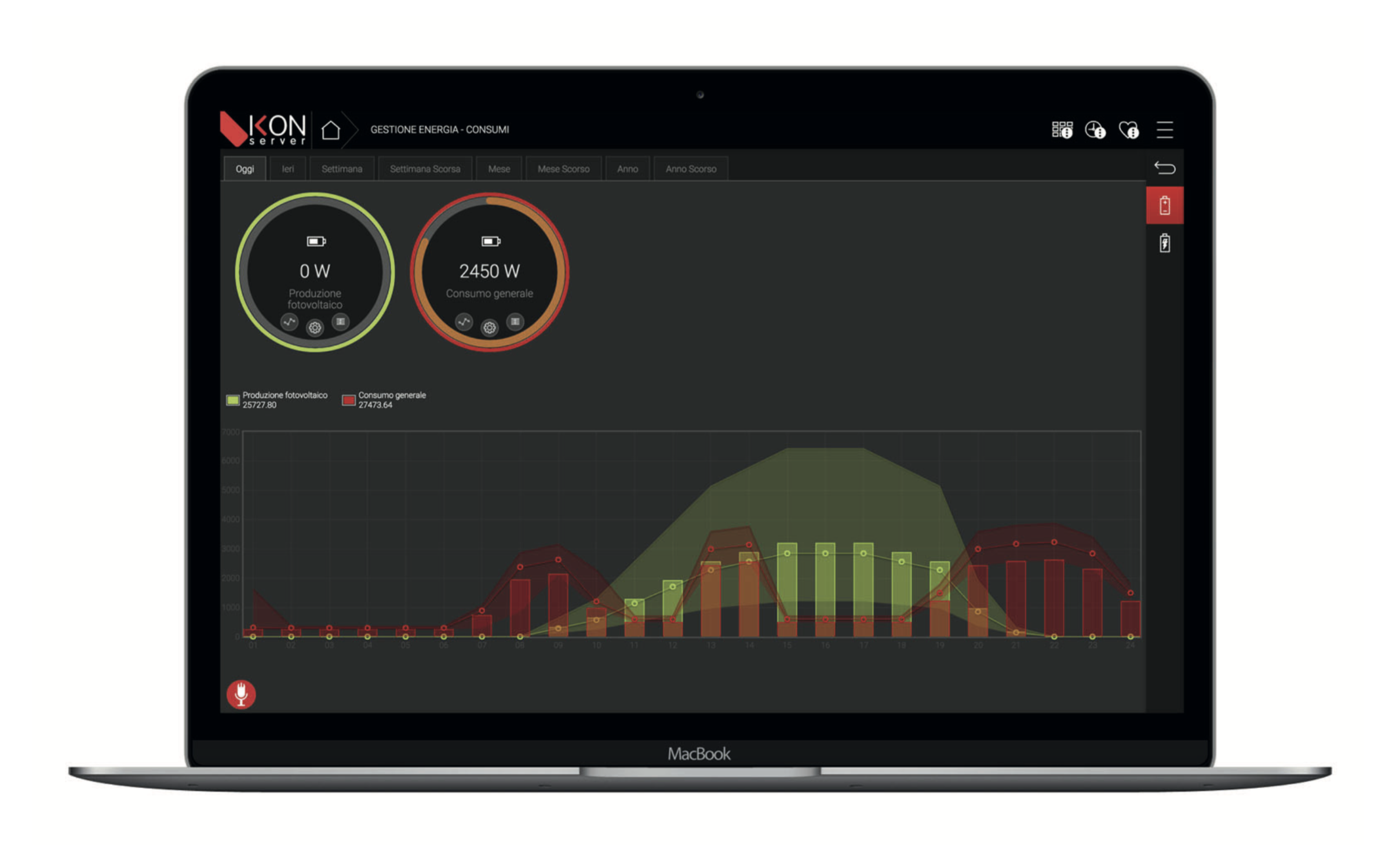

Esempio di soluzione completa di monitoraggio energia e controllo carichi:
La configurazione dell'ENERGY METER all’interno di IKON SERVER è semplicissima.
Basta accedere alla sezione SMART METERS del menu ENERGIA e premere il pulsante AGGIUNGI; nella scheda di configurazione è necessario solo indicare a quale porta USB è stato collegato, e specificare eventualmente il massimo assorbimento misurabile (per tarare il fondo scala dei widget grafici).
Una volta impostati questi parametri, è possibile iniziare a comunicare con il dispositivo premendo il pulsante AVVIA. L'ENERGY METER viene automaticamente aggiunto alla sezione ENERGIA di IKON SERVER, ed associato come riferimento al CONTROLLO CARICHI integrato all'interno di IKON SERVER.
Se si dispone di una o più smart plug WIFI ELEKTRA e/o un modulo 4IN+4OUT per il controllo di prese comandate, è possibile realizzare una soluzione completa di monitoraggio energia e controllo carichi in pochissimi minuti!
